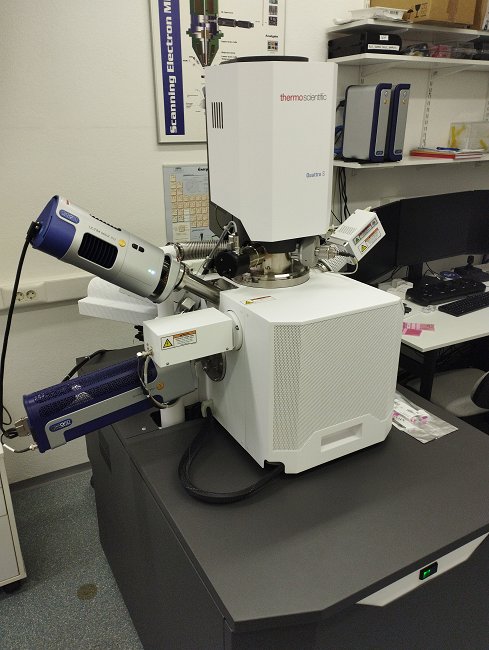

Okoljski vrstični elektronski mikroskop (ESEM) Thermo Scientific Quattro S

Thermo Scientific Quattro S je sodoben okoljski vrstični elektronski mikroskop s poljsko emisijo (FE-ESEM), zasnovan za visokoločljivostno slikanje ter napredno mikrostrukturno in kemijsko analizo materialov. Zaradi svoje vsestranskosti omogoča preiskovanje širokega spektra materialov – od kovin in keramike do polimerov, bioloških vzorcev, praškov, kompozitov in hidratiranih materialov – pogosto z minimalno ali celo brez priprave vzorcev.

Ključne zmogljivosti

Delovanje pod različnimi vakuumi

Quattro S omogoča tri načine delovanja, ki zagotavljajo optimalne pogoje za analizo skoraj vseh vrst vzorcev:

  • Visoki vakuum (HiVac): zagotavlja največjo ločljivost in kontrast slike pri prevodnih ter stabilnih materialih.
  • Nizki vakuum (LoVac): omogoča opazovanje neprevodnih in izolativnih vzorcev brez potrebe po prevodni prevleki (npr. zlato ali ogljik).
  • Okoljski način (ESEM): deluje pri tlakih komore do 4.000 Pa, kar omogoča neposredno opazovanje mokrih, hidratiranih, oljnatih, izplinjevalnih ali na elektronski curek občutljivih vzorcev v njihovem naravnem stanju.

Visokoločljivostno slikanje s poljsko emisijo

Mikroskop je opremljen z visoko svetlim Schottkyjevim virom elektronov s poljsko emisijo (FEG), ki omogoča:

  • izjemno ostrino in kontrast slike,
  • visoko prostorsko ločljivost pri visokih in nizkih pospeševalnih napetostih,
  • odlično stabilnost elektronskega curka za zanesljivo slikanje in analizo.

STEM – vrstična transmisijska elektronska mikroskopija

Quattro S vključuje možnost STEM (Scanning Transmission Electron Microscopy) za analizo tankih vzorcev. STEM omogoča izboljšan kontrast in visokoločljivostno preiskovanje nanostruktur, mej med fazami, delcev ter tankih plasti.

Napredna elementna in kristalografska analiza

Sistem združuje napredne analitske tehnike, ki omogočajo hkratno kemijsko in strukturno karakterizacijo materialov:

  • ChemiSEM za hitro, sprotno in barvno kodirano elementno kartiranje,
  • energijsko disperzijsko rentgensko spektroskopijo (EDS) za kvalitativno in kvantitativno elementno analizo,
  • elektronsko sipalno difrakcijo (EBSD) za določanje kristalografske orientacije, velikosti zrn, identifikacijo faz ter analizo teksture materialov.

Zmogljivost opazovanja

  • visokoločljivostno FE-SEM slikanje,
  • območje povečav od 5x do 1.000.000x,
  • odlično slikanje tudi pri nizkih pospeševalnih napetostih,
  • primerno za karakterizacijo materialov na nanometrski skali.

Področja uporabe

Thermo Scientific Quattro S je primeren za:

  • raziskave materialov in metalurgijo,
  • karakterizacijo nanomaterialov,
  • analizo poškodb in lomov,
  • preiskovanje površinske morfologije,
  • analizo delcev in praškov,
  • polprevodniške materiale in elektronske komponente,
  • polimere in kompozite,
  • geološke in mineraloške vzorce,
  • biološke vzorce in raziskave s področja ved o življenju,
  • raziskave korozije, prevlek in tankih plasti,
  • in situ opazovanje hidratiranih ter okoljsko občutljivih materialov.

Kombinacija visokoločljivostnega slikanja, okoljskega načina delovanja (ESEM), STEM zmogljivosti ter integriranih analiz EDS in EBSD uvršča Thermo Scientific™ Quattro S med najsodobnejše raziskovalne platforme za celovito mikroskopsko karakterizacijo materialov v znanstvenih in industrijskih aplikacijah.
